風電運維
基于SL1500機組的國產化系統應用案例
風電新能源是近年來國家戰略發展的重點，在這個新興的產業中存在著諸多技術被國外“卡脖子”的現象，作為風電機組核心部件的PLC始終沒有擺脫使用進口器件的情況。使用國外PLC產品為風電機組的安全可控造成極大的隱患，PLC產品的關鍵組件技術，包含關鍵元器件、嵌入式實時操作系統、高速實時通信網絡、PLC運行引擎、編程組態軟件等都存在漏洞植入的風險，而消除此類風險的解決方案是推進PLC的國產化，保障機組控制系統的自主可控，為風電機組的可靠穩定運行奠定堅實的基礎。
PART TWO : TECHNOLOGY AND CASE INTRODUCTION
目前，SL1500風電機組使用的兩種PLC，一種為ABB KT98/97系列PLC，該系列PLC硬件設備逐步出現老化情況，且性能落后，無法滿足風電機組日益增長的技術需求，廠家已經停止生產，即將面臨備件短缺情況；另外一種為Bachmann MPC240 PLC，此PLC為早期產品，目前也已停產，亟需升級換代。PLC作為風機控制系統的核心部件，目前大多數都為國外品牌，屬于國家發布的“卡脖子”的技術問題之一。因此，為解決現場實際問題，同時響應國家針對工控領域核心元件實現國產化自主可控政策的要求，提升SL1500機組后期的穩定運行能力，現使用工控行業中性能較好的國產品牌PLC進行自主可控升級改造。

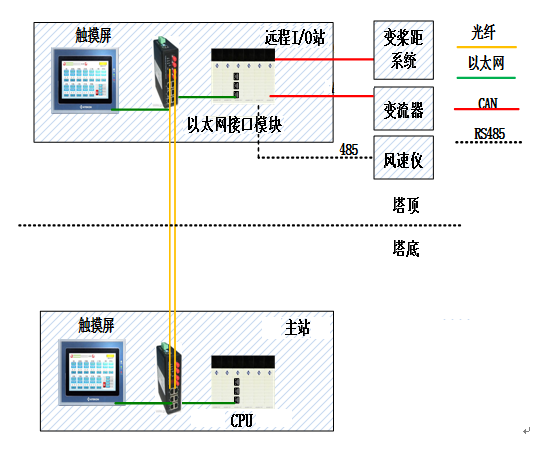

SL1500機組ABB PLC機型在塔基和機艙均配置PLC模塊，本方案對兩處PLC模塊重新進行了統籌布局和設計優化。方案涉及的所有PLC和擴展模塊，基于機組原設計要求，并結合后期優化改造進行選型。主控系統整體拓?fù)鋱D如圖1所示。
圖1 主控系統整體拓?fù)浣Y(jié)構圖
根據機艙與塔基的原主控系統整體結構設計，確定國產PLC及通訊、I/O模塊等組件的功能和數量，并考慮每個替換元器件的物理結構和功能特點，進行國產PLC的整體結構設計，其示意圖如圖2、圖3所示。
圖2 塔基PLC模塊示意圖
圖3 機艙P(yáng)LC模塊示意圖
軟件設計以SL1500機組原程序?yàn)榛A(chǔ)，融合SL1500所有機型現有優化內容，結合國產PLC特征，開發符合機組控制要求、載荷要求、安全運行要求的專用主控程序。主要從控制器、上位機通信、變槳、偏航、變頻器、控制策略六大方向?qū)浖M(jìn)行重新編寫，在基于原機組的程序模型上逐漸移植到國產PLC當中。軟件設計的范圍包含各子系統的公用模塊實現設計、專用模塊實現設計、故障保護實現設計、驅動功能實現設計、外部接口實現設計、數據通信實現設計、其它詳細設計等。

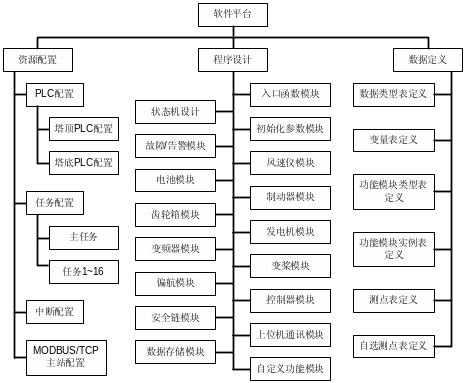

方案涉及的國產PLC主控程序，在PLC廠家自主開發的編程軟件平臺上編寫，分為資源配置、程序設計和數據定義三大部分。軟件平臺架構圖如圖4所示。
圖4 軟件平臺架構圖
程序設計中的入口函數模塊為不同時間運行下的函數入口，其它程序模塊都通過入口函數模塊進行調用。入口函數模塊包含10ms任務周期、100ms任務周期和1s任務周期。

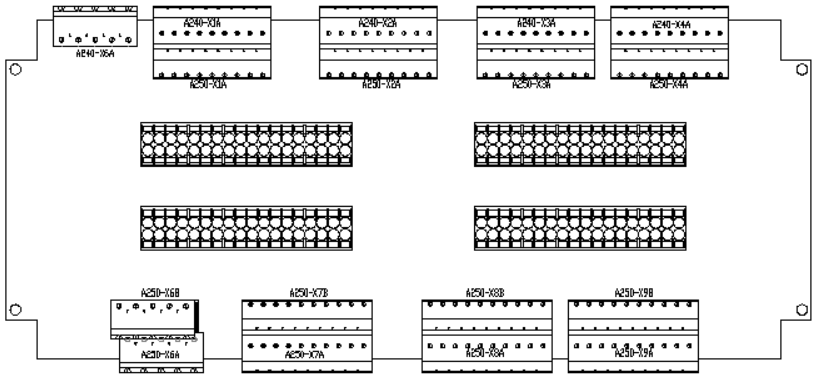

電氣回路的改造接線部分，設計有專門的線路轉接板，如圖5所示。線路轉接板的實施可使現場施工簡單化、流程化，僅需將原PLC模塊拆除，并在柜內對應位置安裝上國產化PLC模塊，然后通過線束和線路轉接板進行各端口之間對接即可完成線路改造。
圖5 線路轉接板
創新性的將國產PLC應用于風力發電機組，可有效降低風電機組整機成本，無論是從未來的備品備件、降低整機成本，還是能源企業的安全性來說，都是非常必要的。在完成了首臺機組的開發改造工作后，后期批量投入改造的機組維護費用將會大幅度減少，這勢必會為風場帶來更大的經濟效益。

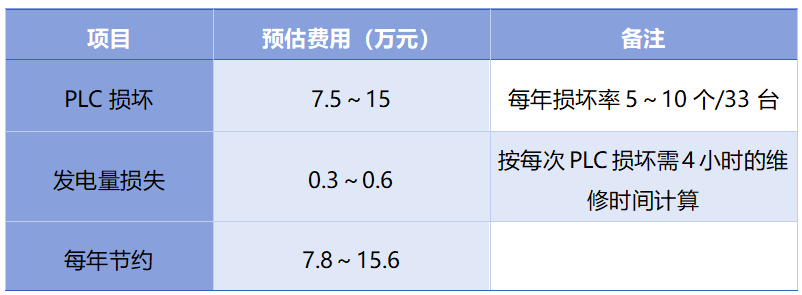

PLC性能和運行穩定性的提高，可以有效的降低維護成本。根據歷史數據統計，近些年裝機容量為33臺風機的風場，每年的PLC損壞量為5～10個。如果技改為國產PLC，預計單個風場每年可節約維護維修投入約7.8～15.6萬元。
本案例是SL1500機型控制系統優化的最新設計理念的體現，也是提升科技創新和提升科技軟實力的重要推動力，有巨大的競爭優勢，能夠產生很好的經濟效益和社會效益。
國產PLC在現場運行中性能穩定，硬件CPU模塊國產化率達到100%，軟件編程平臺國產化率達到100%。主控程序設計自主完成設計，國產化率達到100%?？梢酝耆珨[脫國外技術的“卡脖子”問題，使運行更加安全可靠。
方案的設計基于全面的數據分析和測試，升級后的控制系統能夠保障各子系統設備之間良好的技術匹配；能夠提升風機運行的可利用率，最大限度地輸出電能，為客戶創造更好的經濟效益。定制化的通訊模塊可滿足風電機組的高標準通訊需求，使數據的安全傳輸?shù)玫奖Ｕ?，使變槳、安全鏈等系統得以更加的安全可靠運行。
目前已完成華銳風電國產化PLC的升級改造的機組，均已穩定運行。通過對比分析某風場機組改造前后運行數據，故障率同比下降64%。根本上解決了因PLC老化頻繁出現的主從站通訊異常、遠程通訊中斷、I/O口工作異常等問題，并且具備升級擴展新功能的軟硬件條件，可使機組安全性、可靠性得到更加全面的提升。同時，還能在一定程度上降低機組后續的運維成本。
國家在新能源產業關于核心技術自主可控的布局，為未來風電存量及增量市場均帶來歷史性機遇，所以風力發電機組主控系統PLC的自主可控改造必將擁有廣闊和良好的市場前景。
使用國產PLC替換原有機組的PLC控制系統，將會對風電市場產生巨大沖擊，而且相同功能下國產PLC要比國外廠家的價格更具經濟性。該方案即可降低風機的生產成本，又可以解決風電行業關鍵核心元件PLC的“卡脖子”問題。
綜上可見該方案符合國家的戰略發展方向，對整個中國風電產業將會產生巨大的經濟效益和安全效益。
